    用数控机床加工一个零件的过程

    来源:  发布时间:2017-03-01 14:40:24  浏览次数:


    用数控机床加工一个零件的过程见图


            用数控机床加工工件时,首先由编程人员按照零件的几何形状和加工工艺要求将加工过程编成加工程序。数控系统读入加工程序后,将其翻译成机器能够理解的控制指令,再由伺服系统将其变换和放大后驱动机床上的主轴电机和进给伺服电机转动,并带动机床的工作台移动,实现加工过程。数控系统实质上是完成了手工加工中操作者的部分工作。

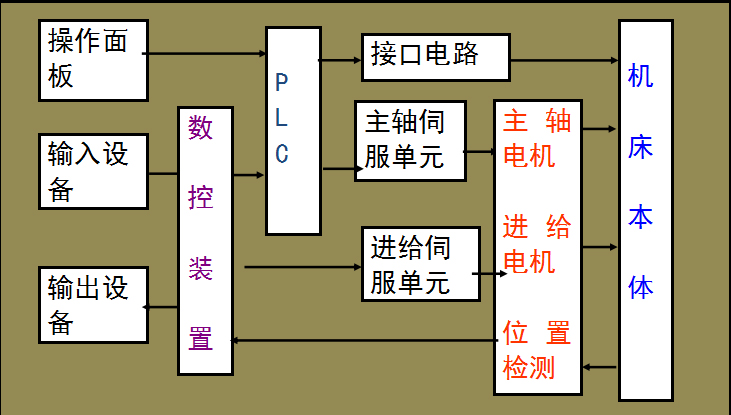

    一、 伺服系统的组成

        数控机床的伺服系统按其功能可分为:进给伺服系统和主轴伺服系统。

        主轴伺服系统用于控制机床主轴的转动。

        进给伺服系统是以机床移动部件(如工作台)的位置和速度作为控制量的自动控制系统,通常由伺服驱动装置、伺服电机、机械传动机构及执行部件组成。

        进给伺服系统的作用:接受数控装置发出的进给速度和位移指令信号,由伺服驱动装置作一定的转换和放大后,经伺服电机(直流、交流伺服电机、功率步进电机等)和机械传动机构,驱动机床的工作台等执行部件实现工作进给或快速运动。

        数控机床的进给伺服系统能根据指令信号米青确地控制执行部件的运动速度与位置,以及几个执行部件按一定规律运动所合成的运动轨迹。如果把数控装置比作数控机床的“大脑”,是发布“命令”的指挥机构,那么伺服系统就是数控机床的“四肢”,是执行“命令”的机构,它是一个不折不扣的跟随者。

    二、伺服系统的基本特点

    1. 位移米青度高

        伺服系统的米青度是指输出量能复现输入量的米青确程度。伺服系统的位移米青度是指指令脉冲要求机床工作台进给的位移量和该指令脉冲经伺服系统转化为工作台实际位移量之间的符合程度。两者误差愈小,位移米青度愈高。

    2. 稳定性好

        稳定性是指系统在给定外界干扰作用下,能在短暂的调节过程后,达到新的或者恢复到原来平衡状态的能力。要求伺服系统具有较强的抗干扰能力,保证进给速度均匀、平稳。稳定性直接影响数控加工米青度和表面粗糙度。

    3. 快速响应

        快速响应是伺服系统动态品质的重要指标,它反映了系统跟踪米青度?;步欧低呈导噬暇褪且恢指呙浊喽鹊奈恢盟娑低?,为保证轮廓切削形状米青度和低的表面粗糙度,要求伺服系统跟踪指令信号的响应要快,跟随误差小。

    4. 调速范围宽

        调速范围是指生产机械要求电机能提供的高转速和低转速之比。在数控机床中,由于所用刀具、加工材料及零件加工要求的不同,为保证在各种情况下都能得到上佳切削条件,就要求伺服系统具有足够宽的调速范围。

    5. 低速大扭矩

         要求伺服系统有足够的输出扭矩或驱动功率?;布庸さ奶氐闶?,在低速时进行重切削。因此,伺服系统在低速时要求有大的转矩输出。
