采用旋转变压器，性能优越，品质可靠；
广泛运用于机床、印刷设备、包装设备、纺织设备、橡塑设备、电子半导体、风电/太阳能等新能源以及机器人、自动化生产线、注塑机、压铸机、鞋机、木工机械、空压机、建筑机械、码垛机等领域。
¥ 功能特点
伺服电机应用高性能稀土永磁材料，内禀矫顽力高，抗去磁能力强；采用三相正弦波磁场，动态响应好，通过外接高性能风扇强制制冷，得到合理的电机温升。

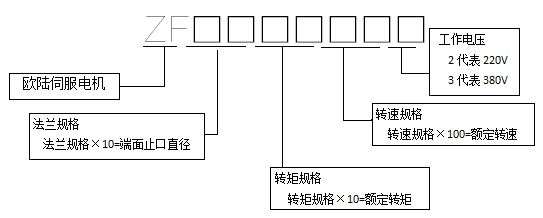

¥ ZF伺服电机命名规则
¥ ZF伺服电机规格

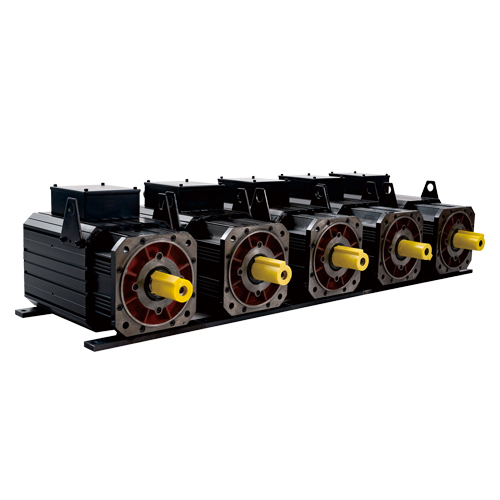

ZF18系列
|
基本数据 |
伺服电机系列 |
ZF18系列 |
||||||||||||
|
伺服电机型号 |
ZF1805203 |
ZF1807203 |
ZF1808203 |
ZF1810203 |
ZF1813203 |
ZF1805183 |
ZF1807183 |
|||||||
|
额定转矩 Nmrms |
53 |
70 |
87.5 |
105 |
132 |
54 |
68 |
|||||||
|
额定转速 Rpm |
2000 |
2000 |
2000 |
2000 |
2000 |
1800 |
1800 |
|||||||
|
额定功率（KW） |
11 |
15 |
18 |
22 |
27 |
9.5 |
12.5 |
|||||||
|
物理参数 |
较高转速 Rpm |
2400 |
2400 |
2400 |
2400 |
2400 |
2100 |
2100 |
||||||
|
转子转动惯量 (Mkg*m^2) |
7.5 |
9.8 |
11.4 |
13.1 |
14.5 |
7.5 |
9.8 |
|||||||
|
电机绝缘等级 |
F |
|||||||||||||
|
冷却方式 |
强制风冷 |
|||||||||||||
|
防护等级 |
IP54 |
|||||||||||||
|
PTC常温电阻 （Ω） |
300 |
|||||||||||||
|
电气参数 |
极数 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
||||||
|
转子常数 （Nm/Arms） |
2.41 |
2.5 |
2.73 |
2.62 |
2.54 |
2.94 |
2.83 |
|||||||
|
反电动势 |
310 |
300 |
330 |
330 |
324 |
326 |
301 |
|||||||
|
绕组电阻 （Ohm） |
0.60 |
0.39 |
0.34 |
0.26 |
0.205 |
0.85 |
0.48 |
|||||||
|
额定工作电压（Vrms） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|||||||
|
额定工作电流（Arms） |
22 |
28 |
32 |
40 |
52 |
18 |
24 |
|||||||
|
伺服电机代号（PP-02） |
30520 |
30720 |
30820 |
31020 |
31320 |
30518 |
30618 |
|||||||
|

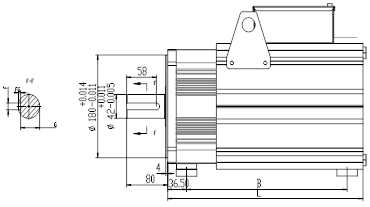

型号 |
尺寸 |
||||
|
B |
F*FG |
G |
L |
HD |
|
|
ZF1805203 |
312 |
12*5 |
37 |
380 |
300 |
|
ZF1807203 |
312 |
12*5 |
37 |
416 |
300 |
|
ZF1808203 |
312 |
12*5 |
37 |
452 |
300 |
|
ZF1810203 |
312 |
12*5 |
37 |
488 |
300 |
|
ZF1813203 |
396 |
12*5 |
37 |
524 |
300 |
|
ZF1805183 |
396 |
12*5 |
37 |
380 |
300 |
|
ZF1807183 |
396 |
12*5 |
37 |
416 |
300 |
|
基本数据 |
伺服电机系列 |
ZF18系列 |
|||||||
|
伺服电机型号 |
ZF1808183 |
ZF1810183 |
ZF1813183 |
ZF1805153 |
ZF1807153 |
ZF1818153 |
ZF1810153 |
ZF1813153 |
|
|
额定转矩 Nmrms |
85 |
108 |
132 |
53 |
70 |
87.5 |
105 |
132 |
|
|
额定转速 Rpm |
1800 |
1800 |
1800 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
|
额定功率（KW） |
15.5 |
20.5 |
24.5 |
8.2 |
11 |
13.7 |
16.5 |
20.5 |
|
|
物理参数 |
较高转速 Rpm |
2100 |
2100 |
2100 |
1800 |
1800 |
1800 |
1800 |
1800 |
|
转子转动惯量 (Mkg*m^2) |
11.4 |
13 |
14.5 |
7.5 |
9.8 |
11.4 |
13.1 |
14.5 |
|
|
电机绝缘等级 |
F |
||||||||
|
冷却方式 |
强制风冷 |
||||||||
|
防护等级 |
IP54 |
||||||||
|
PTC常温电阻 （Ω） |
300 |
||||||||
|
电气参数 |
极数 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
转子常数 （Nm/Arms） |
2.93 |
2.92 |
2.5 |
3.11 |
3.04 |
3.24 |
3.00 |
3.00 |
|
|
反电动势 |
333 |
350 |
295 |
305 |
290 |
310 |
300 |
3.00 |
|
|
绕组电阻 （Ohm） |
0.46 |
0.33 |
0.205 |
1.1 |
0.75 |
0.46 |
0.35 |
0.275 |
|
|
额定工作电压（Vrms） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
额定工作电流（Arms） |
29 |
37 |
53 |
17 |
23 |
27 |
35 |
44 |
|
|
伺服电机代号（PP-02） |
30818 |
31018 |
31318 |
30515 |
30715 |
30815 |
31015 |
31315 |
|
|
型号 |
尺寸 |
||||
|
B |
F*FG |
G |
L |
HD |
|
|
ZF1808183 |
396 |
12*5 |
37 |
452 |
300 |
|
ZF1810183 |
396 |
12*5 |
37 |
488 |
300 |
|
ZF1813183 |
396 |
12*5 |
37 |
524 |
300 |
|
ZF1805153 |
396 |
12*5 |
37 |
380 |
300 |
|
ZF1807153 |
396 |
12*5 |
37 |
416 |
300 |
|
ZF1818153 |
396 |
12*5 |
37 |
452 |
300 |
|
ZF1810153 |
396 |
12*5 |
37 |
488 |
300 |
|
ZF1813153 |
396 |
12*5 |
37 |
520 |
300 |
ZF25系列
|
基本数据 |
伺服电机系列 |
ZF25系列 |
||||
|
伺服电机型号 |
ZF2530183 |
ZF2525183 |
ZF2521183 |
ZF2517183 |
ZF2513183 |
|
|
额定转矩 Nmrms |
314 |
248 |
205 |
168 |
132 |
|
|
额定转速 Rpm |
1800 |
1800 |
1800 |
1800 |
1800 |
|
|
额定功率（KW） |
55 |
47 |
35.5 |
31.5 |
25 |
|
|
物理参数 |
较高转速 Rpm |
2100 |
2100 |
2100 |
2100 |
2100 |
|
转子转动惯量 (Mkg*m^2) |
58 |
50 |
42 |
35 |
28 |
|
|
电机绝缘等级 |
F |
|||||
|
冷却方式 |
强制风冷 |
|||||
|
防护等级 |
IP54 |
|||||
|
PTC常温电阻 （Ω） |
300 |
|||||
|
电气参数 |
极数 |
8 |
8 |
8 |
8 |
8 |
|
转子常数 （Nm/Arms） |
2.70 |
2.66 |
2.77 |
2.66 |
2.75 |
|
|
反电动势 |
300 |
320 |
324 |
307 |
310 |
|
|
绕组电阻 （Ohm） |
0.046 |
0.067 |
0.093 |
0.114 |
0.203 |
|
|
额定工作电压（Vrms） |
380 |
380 |
380 |
380 |
380 |
|
|
额定工作电流（Arms） |
116 |
93 |
74 |
63 |
48 |
|
|
伺服电机代号（PP-02） |
33118 |
32418 |
32018 |
31618 |
31318 |
|
|

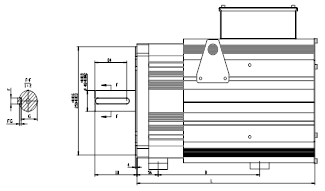

型号 |
|
||||
|
B |
F*FG |
G |
L |
HD |
|
|
ZF2530183 |
370 |
14*5.5 |
42.5 |
470 |
360 |
|
ZF2525183 |
370 |
14*5.5 |
42.5 |
510 |
360 |
|
ZF2521183 |
370 |
14*5.5 |
42.5 |
550 |
360 |
|
ZF2517183 |
370 |
14*5.5 |
42.5 |
590 |
360 |
|
ZF2513183 |
370 |
14*5.5 |
42.5 |
630 |
360 |
|
基本数据 |
伺服电机系列 |
ZF25系列 |
||||
|
伺服电机型号 |
ZF2517153 |
ZF2521153 |
ZF2525153 |
ZF2530153 |
||
|
额定转矩 Nmrms |
168 |
205 |
248 |
314 |
||
|
额定转速 Rpm |
1500 |
1500 |
1500 |
1500 |
||
|
额定功率（KW） |
27 |
32 |
39 |
46 |
||
|
物理参数 |
较高转速 Rpm |
1800 |
1800 |
1800 |
1800 |
|
|
转子转动惯量 (Mkg*m^2) |
35 |
42 |
50 |
58 |
||
|
电机绝缘等级 |
F |
|||||
|
冷却方式 |
强制风冷 |
|||||
|
防护等级 |
IP54 |
|||||
|
PTC常温电阻 （Ω） |
300 |
|||||
|
电气参数 |
极数 |
8 |
8 |
8 |
8 |
|
|
转子常数 （Nm/Arms） |
3.36 |
3.33 |
3.33 |
3.56 |
||
|
反电动势 |
320 |
320 |
320 |
320 |
||
|
绕组电阻 （Ohm） |
0.204 |
0.133 |
0.113 |
0.085 |
||
|
额定工作电压（Vrms） |
380 |
380 |
380 |
380 |
||
|
额定工作电流（Arms） |
50 |
62 |
75 |
88 |
||
|
伺服电机代号（PP-02） |
31615 |
32015 |
32415 |
33115 |
||
|
型号 |
尺寸 |
||||
|
B |
F*FG |
G |
L |
HD |
|
|
ZF2517153 |
370 |
14*5.5 |
42.5 |
590 |
360 |
|
ZF2521153 |
370 |
14*5.5 |
42.5 |
550 |
360 |
|
ZF2525153 |
370 |
14*5.5 |
42.5 |
510 |
360 |
|
ZF2530153 |
370 |
14*5.5 |
42.5 |
470 |
360 |
