输入电压：三相380VAC +10% ~ -15%;
功率段： 27KW～55KW
型号：大功率伺服电机
相数：三相
使用环境： -20～+50℃
绝缘等级：F
耐温：155℃
采用高性能稀土永磁材料,内禀矫顽力高,抗去磁能力强;具有低惯量,高功率密度,强过载能力，
极低转矩脉动,噪音低,外观精美等优点。
三相正弦波磁场设计,动态响应好,具有极好的低速平滑性，
F级绝缘，IP54防护等级，环境适应性强，使用安全可靠。
采用旋转变压器，性能优越，品质可靠；

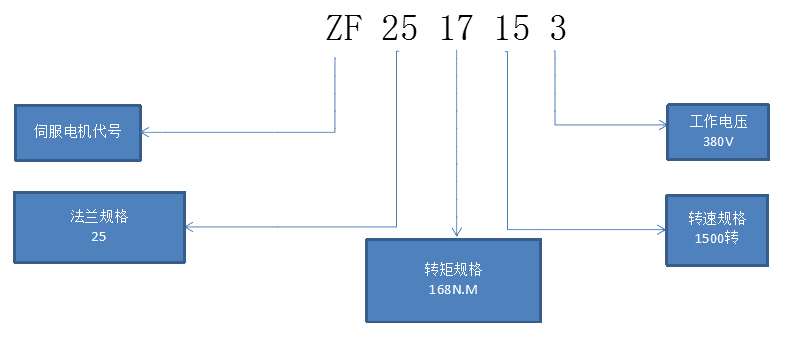

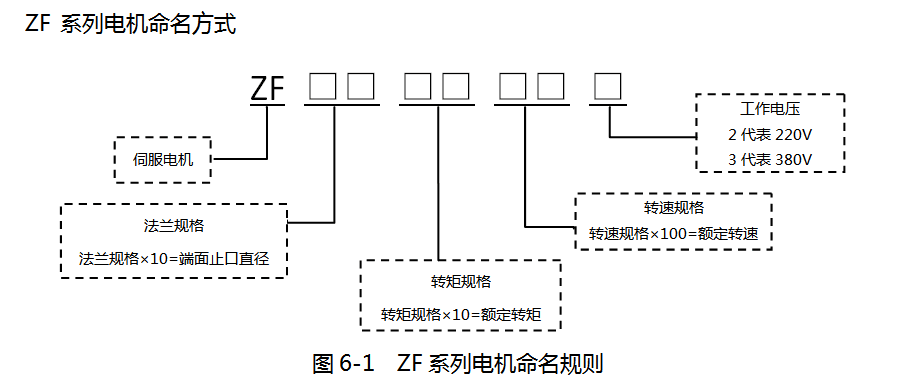

例如型号：ZF2517153
| 基本数据 | 伺服电机系列 | ZF25系列 | ||||
| 伺服电机型号 | ZF2530183 | ZF2525183 | ZF2521183 | ZF2517183 | ZF2513183 | |
| 额定转矩 | 314 | 248 | 205 | 168 | 132 | |
| Nmrms | ||||||
| 额定转速 | 1800 | 1800 | 1800 | 1800 | 1800 | |
| Rpm | ||||||
| 额定功率（KW） | 55 | 47 | 35.5 | 31.5 | 25 | |
| 物理参数 | 较高转速 | 2100 | 2100 | 2100 | 2100 | 2100 |
| Rpm | ||||||
| 转子转动惯量 | 58 | 50 | 42 | 35 | 28 | |
| (Mkg*m^2) | ||||||
| 电机绝缘等级 | F | |||||
| 冷却方式 | 强制风冷 | |||||
| 防护等级 | IP54 | |||||
| PTC常温电阻（Ω） | 300 | |||||
| 电气参数 | 极数 | 8 | ||||
| 转子常数 | 2.7 | 2.66 | 2.77 | 2.66 | 2.75 | |
| （Nm/Arms） | ||||||
| 反电动势 | 300 | 320 | 324 | 307 | 310 | |
| 绕组电阻 | 0.046 | 0.067 | 0.093 | 0.114 | 0.203 | |
| （Ohm） | ||||||
| 额定工作电压（Vrms） | 380 | 380 | 380 | 380 | 380 | |
| 额定工作电流（Arms） | 116 | 93 | 74 | 63 | 48 | |
| 伺服电机代号（PP-02） | 33118 | 32418 | 32018 | 31618 | 31318 | |
| 基本数据 | 伺服电机系列 | ZF25系列 | ||||
| 伺服电机型号 | ZF2517153 | ZF2521153 | ZF2525153 | ZF2530153 | ||
| 额定转矩 | 168 | 205 | 248 | 314 | ||
| Nmrms | ||||||
| 额定转速 | 1500 | 1500 | 1500 | 1500 | ||
| Rpm | ||||||
| 额定功率（KW） | 27 | 32 | 39 | 46 | ||
| 物理参数 | 较高转速 | 1800 | 1800 | 1800 | 1800 | |
| Rpm | ||||||
| 转子转动惯量 | 35 | 42 | 50 | 58 | ||
| (Mkg*m^2) | ||||||
| 电机绝缘等级 | F | |||||
| 冷却方式 | 强制风冷 | |||||
| 防护等级 | IP54 | |||||
| PTC常温电阻（Ω） | 300 | |||||
| 电气参数 | 极数 | 8 | ||||
| 转子常数 | 3.36 | 3.33 | 3.33 | 3.56 | ||
| （Nm/Arms） | ||||||
| 反电动势 | 320 | 320 | 320 | 320 | ||
| 绕组电阻 | 0.204 | 0.133 | 0.113 | 0.085 | ||
| （Ohm） | ||||||
| 额定工作电压（Vrms） | 380 | 380 | 380 | 380 | ||
| 额定工作电流（Arms） | 50 | 62 | 75 | 88 | ||
| 伺服电机代号（PP-02） | 31615 | 32015 | 32415 | 33115 | ||
